YX6100-16S语音芯片中文资料

立即下载

YX6100-16S语音芯片中文资料

YX6100-16S 是一个提供串口的语音芯片，良好的集成了 MP3、WAV 的硬解码。同时软件支持工业级别的串口通信协议，以 SPIFLASH、U 盘作为存储介质，用户可以灵活的选用其中的任何一种设备作为语音的存储介质。通过简单的串口指令即可完成播放指定的语音，以及如何播放语音等功效，无需繁琐的底层操作，使用便当，稳定可靠是此款产品的大特点。

无需任何烧录器，无需任何软件，USB 直接烧写 FLASH。

同时可以以 SPIFLASH 为存储介质的 U 盘功效,后面章节详细说明

1.2 功效

1、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48

2、24 位 DAC 输出，动态规模支持 90dB，信噪比支持 85dB

3、大支持 16M 字节的 SPIFLASH。例如 W25Q16[2M 字节]、W25Q128[16M 字节]

4、多种控制模式，并口控制模式、串口模式、AD 按键控制模式[此功效可以定制开发]

5、Miniusb 接口更新语音文件，无需装置任何软件。支持 XP 和 WIN7 系统。

6、支持组合播放功效，可以实现报时、报温度，在一定水平上可以替代一些腾贵的 TTS 计划

7、30 级音量可调，5 级 EQ 可调[此功效暂不开放]

8、可以接耳机，可以接功放

9、支持 1 段语音的触发播放，IO 检测的方法，所以适合碳膜按键等等场合

10、可以同时支持 U 盘以及 SPIFLASH 作为存储介质

1.3 应用

1、车载导航语音播报

2、公路运输稽察、收费站语音提示；

3、火趁魅站、汽趁魅站宁静检查语音提示；

4、电力、通信、金融营业厅语音提示；

5、车辆进、出通道验证语音提示；

6、公安边防检查通道语音提示；

8、电动旅行车宁静行驶语音通告；

9、机电设备故障自动报警；

10、消防语音报警提示；

2. 计划说明

芯片选用的是 SOC 计划，集成了一个 16 位的 MCU，以及一个专门针对音频解码的 aDSP，接纳硬解码的方法，越发保广告法证了系统的稳定性和音质。小巧的封装尺寸越发满足嵌入其它产品的需求

2.1 参数说明

名称	参数
MP3文件花样	1、支持有比特率11172-3和 ISO13813-3 layer3音频解码
	2、采样率支持(KHZ):8/11.025/12/16/22.05/24/32/44.1/48
	3、支持 Normal、Jazz、Classic、Pop、Rock 等音效
USB 接口	2.0标准
UART 接口	标准串口，TTL 电平,波特率可设[用户不可设]
输入电压	3.3V-5V[7805后级串一个二极管为佳]
额定电流	10MA[静态]
低功耗电流	<200uA
功放功率	驱耳机，功放

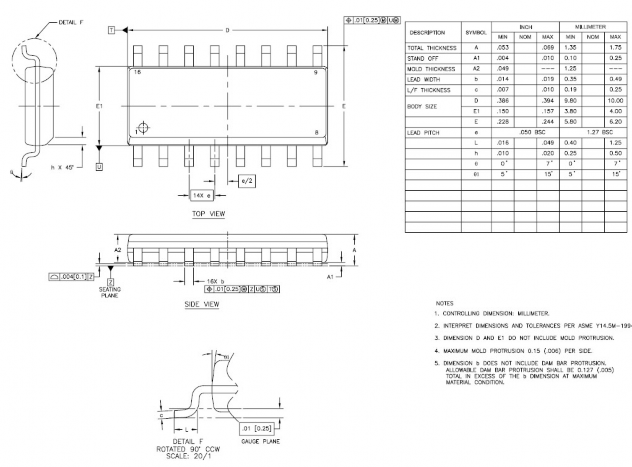

尺寸	16S
事情温度	[-40度] -- [80度]
湿度	5% ~ 95%
主芯片型号	YX6100-16S[SSOP24]

管脚说明

引脚序号	引脚名称	功效描述	备注
1	SPIDO	SPI_DO	数据总线
2	SPICLK	SPI_CLK	数据总线
3	SPICS	SPI_CS	片选总线
4	GPIOA1	P01 触发输出口1	接地触发
5	USB-	USB- DM	电脑的 USB 口或者 U 盘
6	USB+	USB+ DP	电脑的 USB 口或者 U 盘
7	GPIOA6	退耦
8	GND	音频地
9	DAC-R	音频输出右声道	驱动耳机、功放
10	DAC-L	音频输出左声道	驱动耳机、功放
11	VDDIO	3.3V 电源输出	给 SPI flsah 供电
12	VDD	5V 电源输入	不可以凌驾5.2V
13	GND	电源地
14	TX	UART 串行数据输出	3.3V 的 TTL 电平
15	RX	UART 串行数据输入	3.3V 的 TTL 电平
16	BUSY	Busy 输出	播放时输出低电平
